ซ้อนทับเมมเบรนซ้อนทับกราฟิก

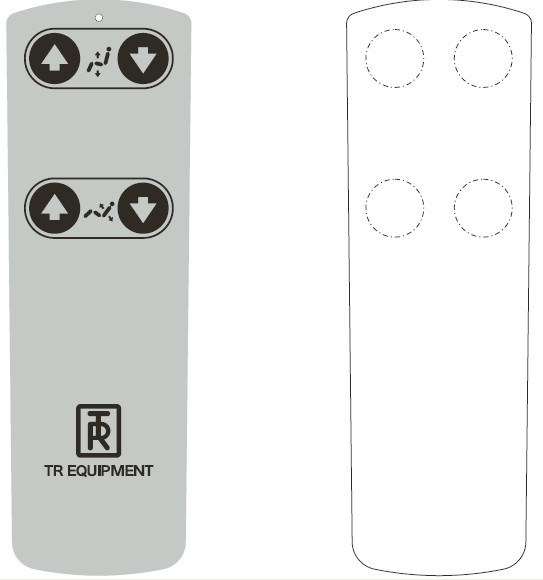

สีขาวสัมผัสเยื่อสวิตช์ควบคุมการแสดงข้อมูลบนหน้าจอผ้าไหมพิมพ์

รายละเอียดอย่างรวดเร็ว:

รายละเอียด:

ตัวชี้วัดทางเทคนิคที่สำคัญ

1. ขนาดสูงสุด: ด้านเดียว, สองด้าน: 600mm * 500mm หลายชั้น: 400mm * 600mm
2. ความหนาของการประมวลผล: 0.2mm -4.0mm

3 ความหนาทองแดงฟอยล์พื้นผิว: 18μ (1 / 2oz) 35μ (1oz) 70μ (2oz)
4 วัสดุที่พบบ่อย: FR-4, CEM-3, CEM-1 Polytetrachloroethylene, FR-1 (94V0,94HB)
5. ทองแดงแสง, ชุบนิกเกิล, ทอง, HAL; Immersion ทอง, สารต้านอนุมูลอิสระ, HASL แช่ดีบุก ฯลฯ

ความสามารถของกระบวนการ

1. ขุดเจาะที่: 0.1mm เส้นผ่าศูนย์กลางขั้นต่ำ

2. หลุม metallization: 0.2mm รูรับแสงต่ำสุดความหนา / อัตราส่วนค่ารูรับแสง 4: 1

ความกว้าง 3. ลวดขั้นต่ำ: 0.10 แผ่นทอง, ดีบุก plate0.1mm

ระยะห่าง 4. ลวดขั้นต่ำ: 0.10 แผ่นทอง, ดีบุก plate0.1mm

5. แผ่นทอง: ความหนาของชั้นนิกเกิล: ≧2.5μทองหนา: 0.05-0.1μmหรือตามความต้องการของลูกค้า

ความหนาของชั้นดีบุก: 6. HASL ≧2.5-5μ

7. บัญชีรายชื่อ: Line-to-Edge ระยะทางขั้นต่ำ: หลุม 0.15mm เพื่อขอบระยะทางขั้นต่ำ: 0.15mm ความอดทนรูปแบบที่เล็กที่สุด: ± 0.1mm

8. ซ็อกเก็ตเกลา: มุม: 30 องศา, 45 องศา, 60 องศาความลึก: 1-3mm

9. V ตัด: มุม: 30 องศา, 35 องศา, 45 องศาความลึก: ความหนา 2/3 ขนาดขั้นต่ำ: 80mm * 80mm

การใช้งาน:

1. โทรศัพท์มือถือ

มุ่งเน้นไปที่ความยืดหยุ่นน้ำหนักเบาวงจรคณะกรรมการและหนาบาง ได้อย่างมีประสิทธิภาพสามารถบันทึกปริมาณของผลิตภัณฑ์ที่เชื่อมต่อที่ง่ายของแบตเตอรี่ไมโครโฟนและปุ่มและเป็นหนึ่งใน

2. คอมพิวเตอร์และหน้าจอ LCD

ใช้การกำหนดค่าหนึ่งบรรทัดของแผงวงจรที่มีความยืดหยุ่นและความหนาบาง สัญญาณดิจิตอลเป็นภาพผ่านหน้าจอ LCD

3. เครื่องเล่นซีดี

มุ่งเน้นไปที่สามลักษณะการประกอบมิติของแผงวงจรที่มีความยืดหยุ่นและความหนาบาง ซีดีขนาดใหญ่เพื่อดำเนินการรอบ

4. ดิสก์ไดรฟ์

โดยไม่คำนึงถึงของฮาร์ดดิสก์หรือดิสเก็ตเป็นมากขึ้นอยู่กับความนุ่มนวล FPC สูงและความหนาของ 0.1 มิลลิเมตรบางอ่านข้อมูลเสร็จสิ้นอย่างรวดเร็ว ทั้งพีซีหรือโน๊ตบุ๊ค

5. การใช้งานล่าสุด

ฮาร์ดดิสก์ไดรฟ์ (Hard Disk Drive ชิ้นฮาร์ดดิสก์ไดรฟ์) ของวงจรระงับ (Su ENSI n. cireuit) และองค์ประกอบของคณะกรรมการบรรจุภัณฑ์ XE ฯลฯ

ข้อมูลจำเพาะ
