शीट धातु grooving मशीन

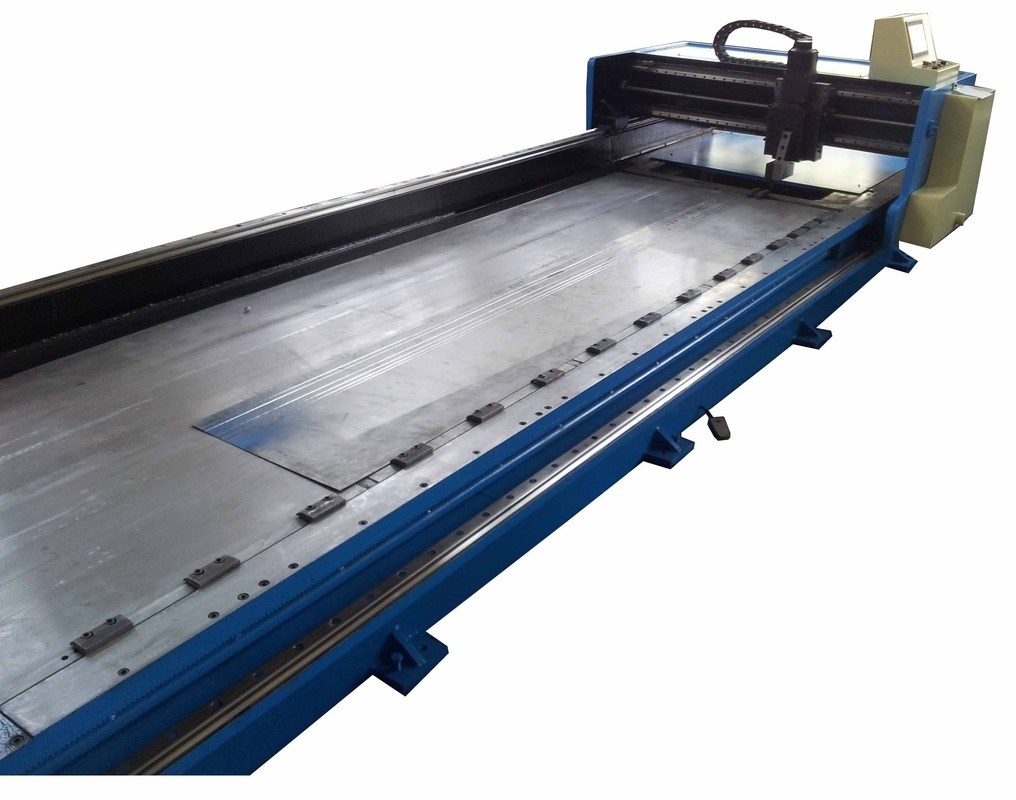

लिफ्ट सजावट उद्योग के लिए केसीए 4000ED सीएनसी वी-ग्रूविंग मशीन

हाइड्रोलिक सीएनसी वी-ग्रोइंग मशीन निर्दिष्टीकरण

त्वरित विस्तार:

हाइड्रोलिक सीएनसी वी-ग्रूविंग मशीन विवरण:

> लंबाई काटना: 4000 मिमी

> चौड़ाई काटना: 1250 मिमी / 1550 मिमी

> शीट मोटाई: 4 मिमी

> गति काटना: 0-60 मीटर / मिनट

> एक्स अक्ष मोटर बिजली: 3.7 किलोवाट

> वाई / वाई 1 / जेड अक्ष मोटर बिजली: 1/1/1 किलोवाट

> तेल पंप: 4KW

> मशीन आयाम: 6200x2350x1550 / 6300x2660x1700

> मशीन का वजन: 8.1 टन / 9.5 टन

> ग्राहकों को व्यक्तिगत कस्टम

अनुप्रयोगों:

1. ए। कैसे झुका कोण को और अधिक तेजी से, और अधिक सुंदर जाने दें

2. बी। कैसे workpiece सटीकता में सुधार करने के लिए

3. सी। झुकने वाले कक्ष को कम कैसे करें

4. स्थान

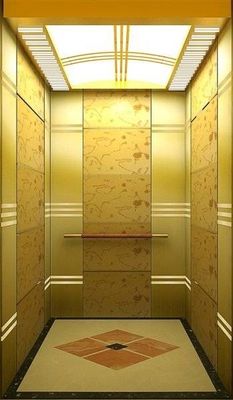

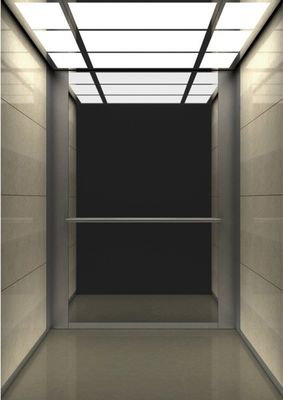

ए। कार, छत, फर्श, लिफ्ट कांच के दरवाज़े, एलेवेटर जैसे सभी लिफ्ट सजावट के लिए

handrails etc.subsequent प्रसंस्करण।

बी कारखानों, अस्पतालों, शॉपिंग मॉल, घर और अन्य प्रकार की लिफ्ट के नवीकरण और सजावट के लिए उपयुक्त है

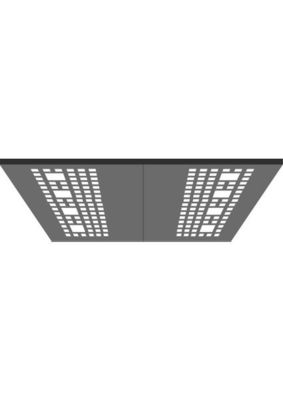

सी। विशेष पैटर्न प्लेट प्रसंस्करण के लिए भी इस्तेमाल किया जा सकता है

5. नोट:

उत्पादों को व्यापक रूप से एलेवेटर सजावट उद्योग में प्रसंस्करण धातु सामग्री की एक किस्म में उपयोग किया जाता है। यह सजावट के लिए लोगों की ऊंची और उच्च आवश्यकता पूरी करता है।

मशीन की सुविधा

1. पुरानी डिजाइन वी ग्रूविंग मशीन, धातु शीट प्रकार दबाना हिलाने के द्वारा तय की जाती है, और दबाना और चादर को एक साथ चलती है, इसलिए, इस प्रक्रिया में, तालिका और शीट में सापेक्ष गति होती है, जिससे कि काम तालिका शीट की पीठ की सतह को खरोंच करना आसान है। और हमारे डिजाइन वी ग्रूविंग मशीन का सबसे बड़ा फायदा प्रक्रिया के दौरान तालिका और शीट के बीच कोई रिश्तेदार गति नहीं है, इसलिए काम तालिका और खरोंच सतह की स्थिति के साथ घर्षण की सतह के कारण नहीं होगा। विशेष रूप से स्टेनलेस स्टील सजावट दर्पण पैनल में।

2. परंपरागत मशीन जब एक स्लॉट समाप्त हो गया और अगले स्लॉट काटने पर चले गए, तो प्रेस पैर खुल जाएगा, और पैर के नीचे आसानी से स्टील का दांत आसान होगा, जब पैर फिर से दबाएं। यह शीट की सतह पर निशान छोड़ देगा, जिसके परिणामस्वरूप उच्च दर्पण सतह सजावट शीट की मांग होती है और एक दोष या खत्म हो जाता है। हमारी डिजाइन मशीन clamping संरचना इस समस्या के बिना निर्धारित किया है

3. दबाव पैर का प्रयोग करके पारंपरिक वी ग्रूविंग मशीन, शीट को दबाती है जो प्रत्येक स्लॉट के बगल में स्थित है, काटने के बाद, ऑपरेटिंग व्यक्ति को स्टील के दांत को रोकने के लिए पैर नीचे जाना चाहिए। इसके अलावा, क्योंकि दबाना पैर ऊपरी बीम पर तय हो जाते हैं, इस डिजाइन से दबाव बढ़ता है, मध्यवर्ती स्थान इस्पात की धुंध को दूर करने में आसान नहीं है। हमारा डिजाइन अलग है, इस मशीन में पार्श्व पांव है और शीट शीर्ष जंगम छेड़छाड़, सामान्य स्थिति में, शीट मेटल मशीनिंग प्रक्रिया का पूरा टुकड़ा स्टील की सफाई के बिना, केवल शीट धातु के पूरे टुकड़े की जरूरत है, प्रसंस्करण पूरा हो गया है तो सफाई। बड़े ऑपरेटर के श्रम की तीव्रता को कम करते हैं.क्योंकि बड़े विमान का डिज़ाइन स्टील स्क्रू हटाने के लिए बहुत आसान है।

4. बिग टेबल, पार्श्व पैर और चादर की चोटी पर चलने योग्य छेड़छाड़ डिजाइन ने इस मशीन को तेजी से काटने की गति दी है। एक स्लॉट काटने समाप्त करने के बाद, काटने ब्लेड वापस आ जाता है, इस बीच काटने का ब्लेड अगले स्लॉट स्थिति पर चलता है, इसलिए, मशीनिंग दक्षता बहुत अधिक है, फिर पारंपरिक एक

5. पूरे टेबल फ्रेम संरचना का उपयोग करते हुए, चलती गैन्ट्री टाइपिंग ब्लेड होल्डिंग फ्रेम वेल्डेड स्ट्रक्चर के रूप में वेल्डेड के रूप में वेल्डिंग के बाद, यह सुनिश्चित करता है कि समग्र अच्छा कठोरता, भविष्य के उपयोग के लिए कोई विरूपण नहीं।

6. काम करने के तरीके, टेबल संरचना और स्टील शीट तय हो गई है, गैन्ट्री टाइप काटने वाले ब्लेड होल्डिंग फ़्रेम बढ़ते हुए वी ग्रूविंग काटने के लिए है। काटने की गति एसी आवृत्ति गति समायोज्य है। काटने की प्रक्रिया स्थिर और उच्च दक्षता, अच्छी काटने की सतह की गुणवत्ता है

7. सीएनसी प्रणाली, ताइवान Yitu कंपनी से, मॉडल: एचआईटीई-सीएनसी-एच 6 डीकेएल, स्थिर और विश्वसनीय विशेष सॉफ्टवेयर, चीनी या अंग्रेजी ऑपरेशन मेनू का उपयोग, पूरी तरह से वी ग्रूटिंग प्रसंस्करण की विभिन्न आवश्यकताओं को पूरा कर सकता है। इनपुट प्रोसेसिंग, रीयल-टाइम डिस्प्ले, सुविधाजनक प्रसंस्करण का आकार, त्रुटि स्वतः अलार्म होगा।

8. ट्रांसमिशन पार्ट्स, एक्स अक्ष के साथ, Y1 अक्ष, Y2 अक्ष, जेड अक्ष कुल 4 नियंत्रण अक्ष, उच्च स्थिति निर्धारण सटीकता, जहां Y1, Y2 NC प्रणाली द्वारा हमेशा सिंक में रखने के लिए। एक्स अक्ष आवृत्ति रूपांतरण मोटर ड्राइव को गोद लेती है गेंद स्क्रू और लाइनर गाइडर ताइवान HIWIN ब्रांड से हैं यह उच्च सटीक प्रकार है पेचदार गियर रैक ड्राइव, छोटे, उच्च परिशुद्धता की आवाज़

9. शीट दबाना इकाई: पार्श्व पैर और शीट शीर्ष जंगम clamper, हाइड्रोलिक प्रकार के साथ। विभिन्न चादर सामग्री के लिए पर्याप्त दबाव बल और विभिन्न बल प्राप्त करने के लिए, इसमें हाइड्रोलिक दबाव समायोज्य सिस्टम है।

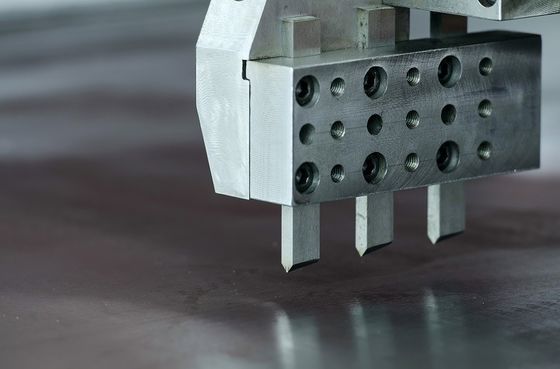

10. उच्च दक्षता काटने: मिश्र धातु के तीन चाकू और प्रसंस्करण द्वारा, इस प्रकार वितरण एकरूपता को कम करने, मशीनिंग भागों के विरूपण को कम करना, उपकरण को काटने के जीवन को आगे बढ़ाने, उत्पादन लागत को कम करना; विभिन्न कार्य टुकड़े के अनुसार अलग-अलग वी ग्रिविंग गति का चयन कर सकते हैं; सामान्य स्टेनलेस स्टील शीट के लिए, दक्षिण कोरिया ब्रांड के लिए मिश्र धातु चाकू का इस्तेमाल, लंबे समय से सेवा जीवन, प्रतिरोध पहनना, उच्च गुणवत्ता वाले चाकू चौकोर ब्लेड डालें, आठ काटने के कोण के साथ एक ब्लेड का प्रयोग करें, प्रतिस्थापन सुविधाजनक और त्वरित है, कटर बदलने के लिए समय को कम कर सकते हैं और सटीकता सुनिश्चित कर सकते हैं

11. गैस-तरल मिक्सिंग कूलिंग डिवाइस से लैस किया जाता है, प्रक्रिया में, काटने के ब्लेड डालने के लिए, ब्लेड की सेवा जीवन में सुधार।

प्रतिस्पर्धात्मक लाभ:

क्षैतिज प्रकार का कार्यबल क्यों चुनना है?

1. आवश्यक अपस्केस सजावटी एलेवेटर मशीन

2. यह कामकाज नवीनतम मॉडल है, और मूल रूप से दक्षिण कोरिया द्वारा डिजाइन किया गया है।
3. काटने के दौरान, शीट क्लैंप द्वारा निर्धारित किया गया है, कोई आंदोलन नहीं। इसलिए शीट की सतह पर कोई खरोंच नहीं होगा।
4. उच्च गति और उच्च सटीकता।

ग्राहकों के साथ संचार

ए: वी-ग्रूविंग मिरर स्टेनलेस स्टील के समय यह मशीन इसकी सतह से खरोंच कर देगी?

बी: बिल्कुल नहीं, हमारा विशेष डिजाइन यह सुनिश्चित करता है कि एक स्क्रैप धातु सतह को खरोंच नहीं करता है। हम यह भी अनुशंसा करते हैं कि ग्राहकों को सुरक्षात्मक फिल्म आंसू की मृदा सतह पर वी-गोइंग करने से पहले करना चाहिए।

A: हैलो, क्या आप मेरी मदद कर सकते हैं? इस मशीन के लिए क्या उद्देश्य है?

बी: यह मशीन झुकने और काटने की पूर्व प्रक्रिया के लिए है। झुकने के बाद शीट पर नाली काटने के बाद झुकने वाला कोण बहुत तेज और अधिक सुंदर हो जाएगा, यह सजावट औद्योगिक की उच्च और उच्च आवश्यकता को पूरा कर सकता है। हालांकि, एक सीधी रेखा को सजावटी सजाया जा सकता है।

ए इस मशीन के संचालन के लिए आसान है?

बी: मैत्रीपूर्ण एचएमआई इस मशीन को संचालित करना आसान हो सकता है। यदि आप पहली बार हमारी मशीन का इस्तेमाल करते हैं तो हम इंजिनियर को कमीशनिंग मशीन और प्रशिक्षण दे देंगे। इसके अलावा आप हमें 24 घंटे * 365 दिन फोन कर सकते हैं।

ए: ब्लेड की सामग्री क्या है?

हम दक्षिण कोरिया से आयातित मिश्र धातु इस्पात ब्लेड हैं। एक ब्लेड 8 पक्षों से इस्तेमाल किया जा सकता है

ए: आपकी गुणवत्ता की गारंटी अवधि कितनी देर है

बी: एक साल। और जब मशीन ग्राहक कार्यशाला में आती है, तो हम मशीन को कमीशन करने और प्रशिक्षण देने के लिए इंजीनियर भेज देंगे। लेकिन यह भी, ग्राहक प्रसव से पहले अपने इंजीनियरी को हमारे कार्यशाला में अध्ययन करने के लिए दे सकते हैं।
